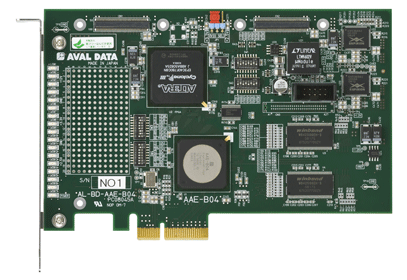

AL-BD-AAE-B04は、PCI ExpressブリッジLSI AAE-B04を評価いただくためのPCI Express汎用ボードです。 ユーザーロジック部分としてALTEA社製FPGA EP3C40F780C8Nを搭載しています。
| AL-BD-AAE-B04主な仕様 | |
型名 |
AL-BD-AAE-B04 |
| FPGA | EP3C40F780C8N：アルテラ社製 |
| メモリ DDR-SDRAM | 256Mbit×2（DDR400MHz） |
| その他 | 拡張コネクタを通して東京エレクトロンデバイス社製ボードTB-SUB-DVI、TB-SUB-PHがそのまま使用可能 |
| システムバス | PCI Express×4（4レーン） |
| 消費電流 | PCI Expressカードエッジより12Vを供給 |
| 外形寸法 | 167.15mm×106.65mm |
| ソフトウェア | PCI Express の帯域測定が可能なWindows XP(32bit 版)用サンプルアプリケーションを付属。 |
